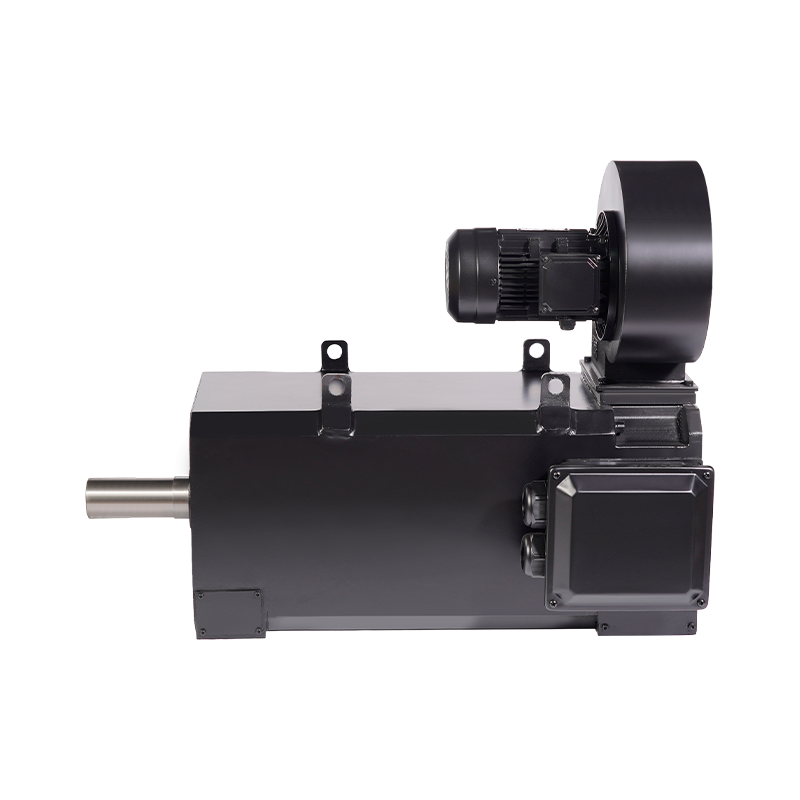

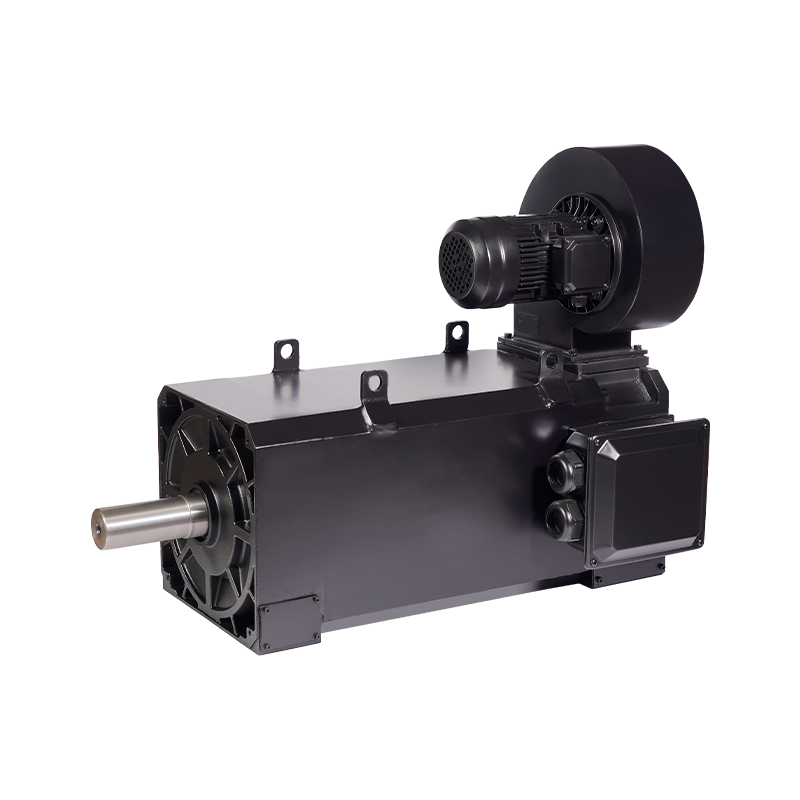

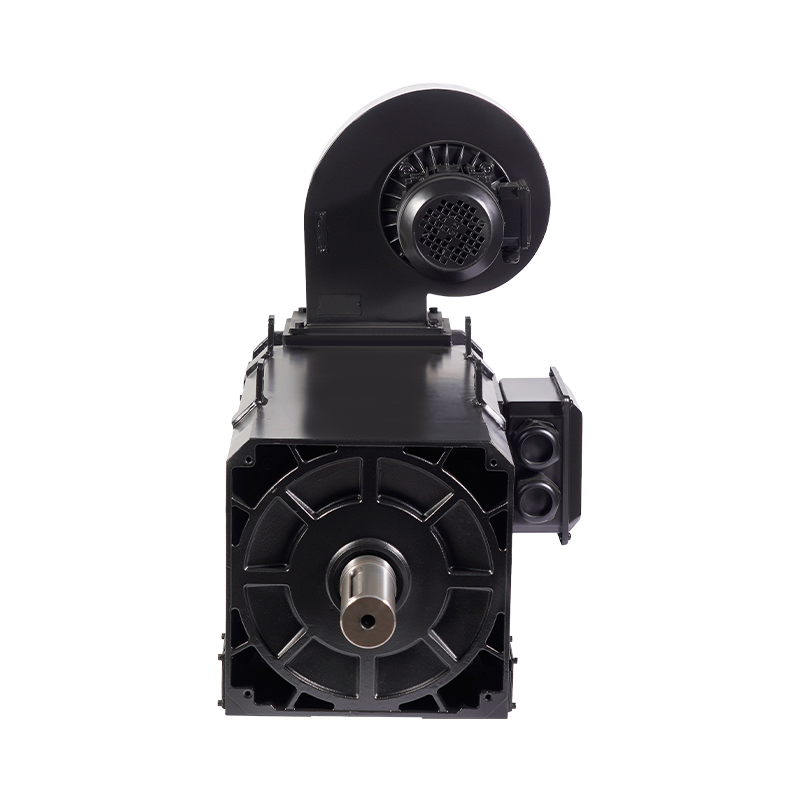

三相伺服永磁同步電動機

產品概述

TJF系列變頻調速三相永磁同步伺服電動機是我公司綜合電機發展趨勢，綜合變頻電機的技術特點，自主研發的新型交流變頻調速三相永磁同步伺服電動機與變頻器組成理想的調速驅動系統。

信息反饋

產品詳情

性能特點

1.轉速恒定，為同步轉速；

2.高效率，高功率因數，具有節能效果；

3.電機具有高的功率密度，每個中心高有4-5檔功率等級；

4.電機為方型外觀、采用全疊片無機座結構；在四角處的獨特通風散熱系統；

5.與標準電機相比，相同功率降低2-3個中心高,少占用空間；

6.可根據需要，可設定不同的基頻，不需選用其它極數電機，就可達到以不同轉速為額定轉速的目的；

7.低慣量的電機轉子具有較寬的調速范圍和更快的響應時間，適合起動變速較頻繁的場合使用；

8.接線盒和冷卻風機的位置靈活安裝。

基本型式

項目?	內??? 容?
標準	GB755-2008旋轉電機定額和性能（IEC60034）； GB10068-2008軸中心高56mm以上電機的振動振動測量、評定及限值（IEC60034-14）； GB/T10069.3-2008旋轉電機噪聲測定方法及限值第3部分：噪聲限（IEC60034-9）；


電壓	380V、660V、（其它電壓可選）
接法	Y
冷卻方式	IC416/IC06(離心風機)
額定轉速??????????	500 /750/1000/1500/1800/2000/3000r/min
絕緣等級	F或H
機座中心高	132、160、180、200、225、280、355
工作制	S1
防護等級	IP23/IP55
海拔	≤1000m
環境溫度	-15-40℃
允許電壓偏差	±5%
連接方式	連軸器
相對濕度	90%
定子繞組熱傳感器	PTC140℃（PT100? KTY PTO 可選）

型號說明(舉例)?

TJF-180M-1500-132-06-L

TJF-電機型號

180-電機中心高（132/160/180/200/225/280/355)

M-電機鐵心長（K/S/M/L/P/X）

1500-額定轉速（500 /750/1000/1500//2000）

132-功率（kW）

06-冷卻方式(IC06/IC416)

L-風機類型(L高殼離心風機/HQ后傾離心風機）

規格參數

TJF-132? 380V? IP54?? IC416? F? S1
電機型號	額定轉速	標稱功率	標稱電流	額定轉矩	效率	功率因數	轉動慣量	重量
電機型號	r/min	kW	A	N.m	%	cosΦ	?kg.㎡	? kg
TJF-132K	500	8.5	14.5	162	88.9	0.96	0.14	120
	1000	17	27.1	162	94.9	0.96
	1500	26	41.5	165	95	0.96
	2000	30	51	143	96	0.96
TJF-132S	500	10	16.2	191	90.9	0.96	0.162	140
	1000	20	31.6	191	94.5	0.96
	1500	30	47.8	191	95	0.96
	2000	35	66	167	96.2	0.96
TJF-132M	500	11.5	18.8	219	90.9	0.96	0.185	160
	1000	23	36	219	95.6	0.96
	1500	34	55	216	95	0.96
	2000	40	67	191	96.2	0.96
TJF-132L	500	12.8	21.2	244	90.9	0.96	0.22	190
	1000	27	42.8	257	95.8	0.96
	1500	39	71	248	95.3	0.96
	2000	47	87.6	224	96.3	0.96
TJF-132P	500	15	25.2	286	91.6	0.96	0.261	230
	1000	30	48	286	95.8	0.96
	1500	45	75	286	95.6	0.96
	2000	55	88	262	96.4	0.96

TJF-160?? 380V? IP54?? IC416? F? S1
電機型號	額定轉速	標稱功率	標稱電流	額定轉矩	效率	功率因數	轉動慣量	重量
電機型號	r/min	kW	A	N.m	%	cosΦ	?kg.㎡	? kg
TJF-160S	500	17	27	325	91.6	0.96	0.3	250
	1000	30	50.5	286	95.8	0.96
	1500	45	75.5	286	95.6	0.96
	2000	45	76	215	96.3	0.96
TJF-160M	500	20.5	32.7	391	93.3	0.96	0.36	270
	1000	37	63	353	96	0.96
	1500	55	92.5	350	95.8	0.96
	2000	55	91	262	96.4	0.96
TJF-160L	500	23.5	37.5	448	93.3	0.96	0.42	300
	1000	43	76.5	410	96.2	0.96
	1500	65	108	413	96	0.96
	2000	65	105	310	96.5	0.96
TJF-160P	500	27	43	515	96.3	0.96	0.49	320
	1000	49	87	468	96.2	0.96
	1500	75	122	477	96	0.96
	2000	75	120	358	96.5	0.96
TJF-160X	500	31	50	592	93.6	0.96	0.55	340
	1000	55	93.5	525	96.3	0.96
	1500	85	138	541	96	0.96
	2000	85	140	405	96.5	0.96

TJF-180??? 380V? IP54?? IC416? F? S1
電機型號	額定轉速	標稱功率	標稱電流	額定轉矩	效率	功率因數	轉動慣量	重量
電機型號	r/min	kW	A	N.m	%	cosΦ	kg.m2	?kg
TJF-180K	500	33	54	630	93.6	0.96	0.6	350
	1000	64	105	611	96.4	0.96
	1500	80	125	509	96.2	0.96
	2000	100	62	477	96.6	0.96
TJF-180S	500	37.5	62	716	93.9	0.96	0.9	390
	1000	78	126	745	96.4	0.96
	1500	95	150	605	96.2	0.96
	2000	117	189	558	96.6	0.96
TJF-180M	500	46	75	878	94.2	0.96	1.05	410
	1000	92	150	878	96.5	0.96
	1500	110	170	700	96.4	0.96
	2000	138	222	658	96.5	0.96
TJF-180L	500	55	90	1050	94.5	0.96	1.26	465
	1000	110	180	1050	96.6	0.96
	1500	132	211	840	96.6	0.96
	2000	165	314	787	96.6	0.96
TJF-180P	500	62	101	1184	94.5	0.96	1.42	510
	1000	125	202	1193	96.6	0.96
	1500	145	233	923	96.6	0.96
	2000	187	291	892	96.6	0.96

TJF-200??? 380V? IP54?? IC416? F? S1
電機型號	額定轉速	標稱功率	標稱電流	額定轉矩	效率	功率因數	轉動慣量	重量
電機型號	r/min	kW	A	N.m	%	cosΦ	kg.m2	kg
TJF-200K	500	60	97	1146	94.5	0.96	1.9	560
	1000	120	189	1146	96.6	0.96
	1500	175	280	1115	96.5	0.96
	2000	185	290	883	96.6	0.96
TJF-200S	500	70	112	1337	94.7	0.96	2.1	610
	1000	138	218	1318	96.6	0.96
	1500	200	321	1273	96.6	0.96
	2000	220	350	1051	96.6	0.96
TJF-200M	500	80	130	1528	94.7	0.96	2.35	660
	1000	156	246	1489	96.6	0.96
	1500	230	368	1464	96.6	0.96
	2000	250	410	1194	96.7	0.96
TJF-200L	500	86	140	1642	94.7	0.96	2.75	710
	1000	173	275	1652	96.6	0.96
	1500	260	423	1655	96.7	0.96
	2000	280	450	1337	96.7	0.96
TJF-200P	500	93	155	1776	94.7	0.96	3	740
	1000	185	300	1766	96.6	0.96
	1500	280	440	1782	96.7	0.96
	2000	300	480	1433	96.7	0.96

TJF-225??? 380V? IP54?? IC416? F? S1
電機型號	額定轉速	標稱功率	標稱電流	額定轉矩	效率	功率因數	轉動慣量	重量
電機型號	r/min	kW	A	N.m	%	cosΦ	kg.m2	kg
TJF-225S	500	70	120	1337	94.7	0.96	2.2	610
	1000	132	216	1260	96.6	0.96
	1500	200	330	1273	96.6	0.96
TJF-225M	500	83	140	1585	94.7	0.96	2.4	700
	1000	160	260	1528	96.6	0.96
	1500	240	400	1528	96.7	0.96
TJF-225L	500	97	160	1852	94.7	0.96	2.9	790
	1000	190	310	1815	96.6	0.96
	1500	280	490	1782	96.7	0.96
TJF-225P	500	110	185	2101	94.7	0.96	3.1	860
	1000	220	360	2101	96.6	0.96
	1500	315	520	2005	96.8	0.96
TJF-225X	500	125	205	2388	94.7	0.96	3.5	950
	1000	250	430	2387	96.9	0.96
	1500	355	600	2260	96.8	0.96
TJF-225Y	500	135	220	2578	94.7	0.96	3.8	1030
	1000	280	480	2674	96.6	0.96
	1500	380	660	2420	96.8	0.96

TJF-280??? 380V? IP54?? IC416? F? S1
電機型號	額定轉速	標稱功率	標稱電流	額定轉矩	效率	功率因數	轉動慣量	重量
電機型號	r/min	kW	A	N.m	%	cosΦ	kg.m2	kg
TJF-280K	500	125	200	2388	95.9	0.96	6.8	1260
	1000	250	400	2388	96.8	0.96
	1500	355	560	2260	96.8	0.96
TJF-280S	500	145	230	2722	96	0.96	7.9	1360
	1000	285	450	2722	96.8	0.96
	1500	420	665	2674	97	0.96
TJF-280M	500	160	250	3008	96.3	0.96	8.7	1460
	1000	320	500	3008	96.9	0.96
	1500	465	730	2960	97.2	0.96
TJF-280L	500	180	290	3457	96.5	0.96	9.9	1560
	1000	362	580	3457	97	0.96
	1500	525	830	3343	97.4	0.96
TJF-280P	500	200	315	3820	96.9	0.96	11	1660
	1000	400	625	3820	97	0.96
	1500	580	910	3923	97.5	0.96
TJF-280X	500	225	350	4297	97.3	0.96	12.1	1780
TJF-280X	1000	450	700	4297	97.3	0.96	12.1	1780
TJF-280Y	500	250	400	4775	97.5	0.96	13.6	1950
TJF-280Y	1000	500	820	4775	97.3	0.96	13.6	1950

TJF-355?? 660V? IP54?? IC416? F? S1
電機型號	額定轉速	標稱功率	標稱電流	額定轉矩	效率	功率因數	轉動慣量	重量
電機型號	r/min	kW	A	N.m	%	cosΦ	kg.m2	kg
TJF-355S	500	300	280	5730	97	0.96	27	2870
TJF-355S	1000	600	550	5730	97.5	0.96	27	2870
TJF-355M	500	350	330	6685	97	0.96	31.5	3020
TJF-355M	1000	700	650	6685	97.5	0.96	31.5	3020
TJF-355L	500	400	380	7640	97	0.96	36	3170
TJF-355L	1000	800	750	7640	97.5	0.96	36	3170
TJF-355P	500	450	430	8595	97	0.96	40	3270
TJF-355P	1000	900	850	8595	97.5	0.96	40	3270
TJF-355X	500	500	480	9550	97.6	0.96	45	3370
TJF-355X	1000	1000	950	9550	97.6	0.96	45	3370

安裝尺寸

TJF132

型號	B	L	重量kg
TJF-132K	301	540	120
TJF-132S	331	570	140
TJF-132M	361	600	160
TJF-132L	401	640	190
TJF-132P	461	700	230

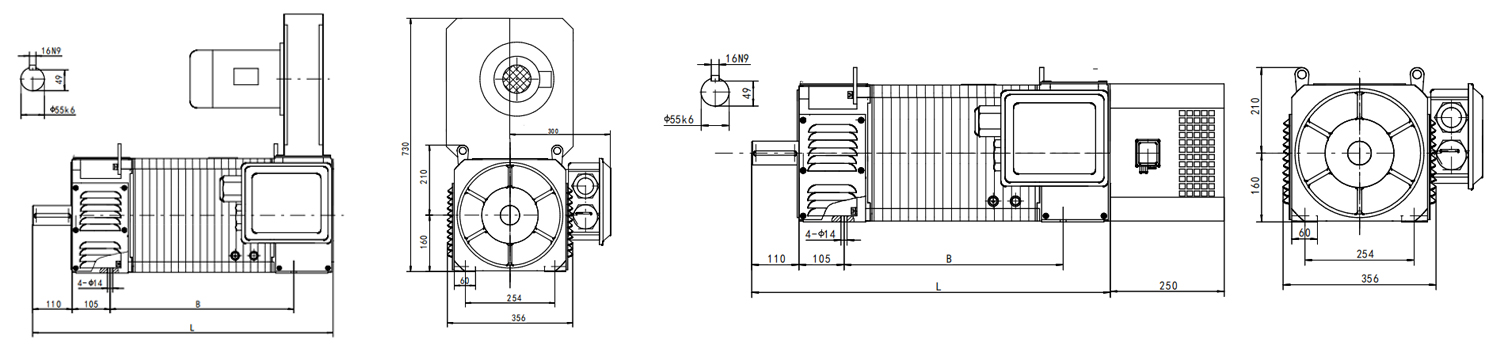

TJF160

型號	B	L	重量kg
TJF-160S	360	700	250
TJF-160M	410	750	270
TJF-160L	460	800	300
TJF-160P	510	850	320
TJF-160X	560	900	340

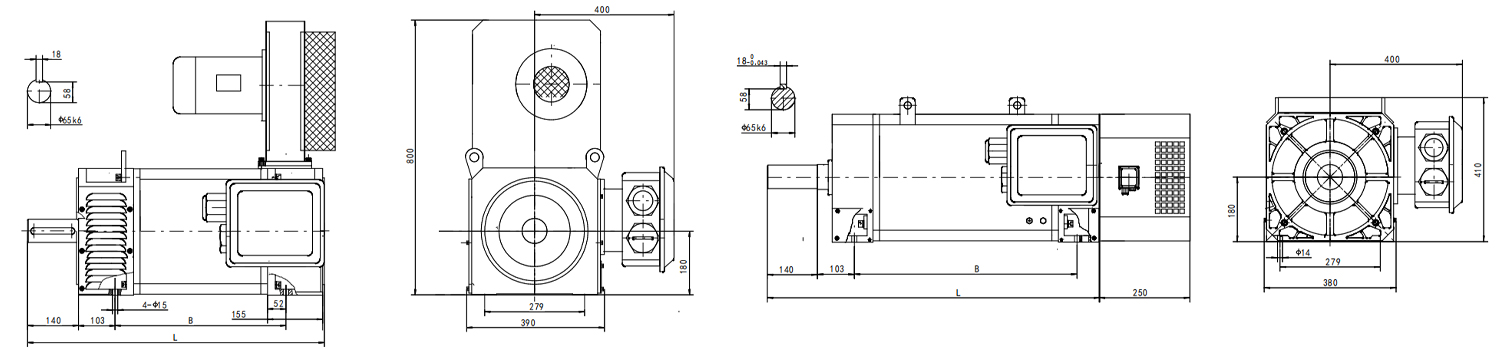

TJF180

型號	B	L	重量kg
TJF-180K	420	790	350
TJF-180S	480	850	390
TJF-180M	540	910	410
TJF-180L	620	970	460
TJF-180P	680	1030	510

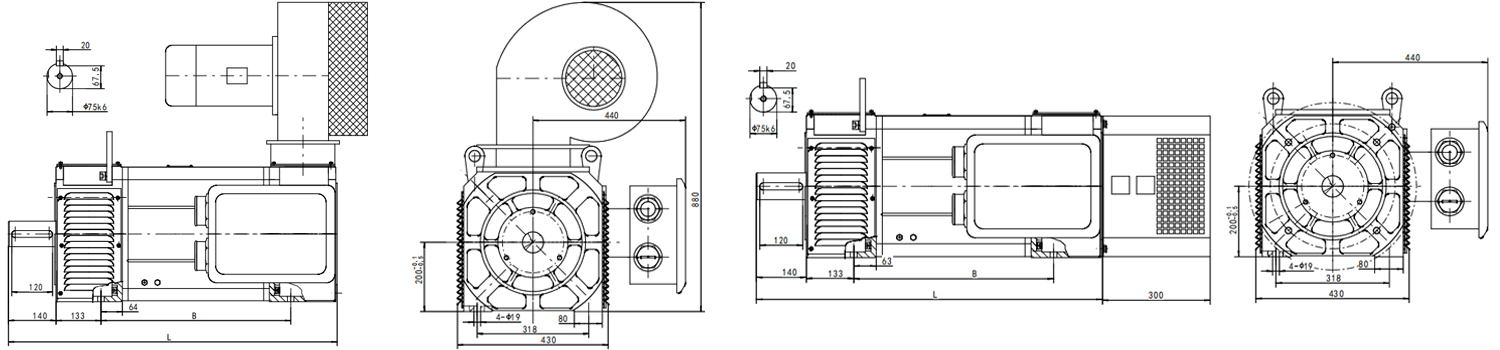

TJF200

型號	B	L	重量kg
TJF-200K	560	970	560
TJF-200S	620	1030	610
TJF-200M	680	1090	660
TJF-200L	740	1150	710
TJF-200P	780	1190	740

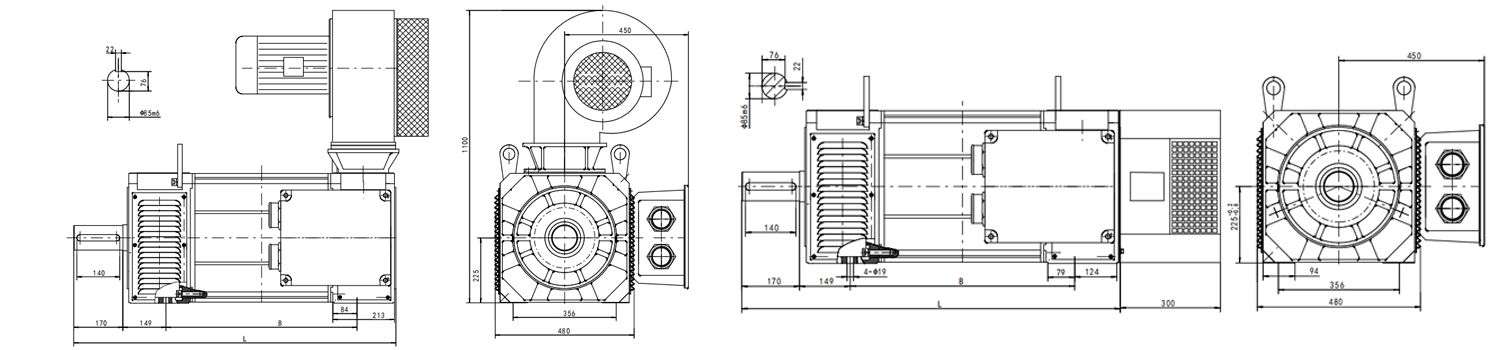

TJF225

型號	B	L	重量kg
TJF-225S	540	1000	610
TJF-225M	600	1060	700
TJF-225L	660	1120	790
TJF-225P	720	1180	860
TJF-225X	790	1250	950
TJF-225Y	840	1300	1030

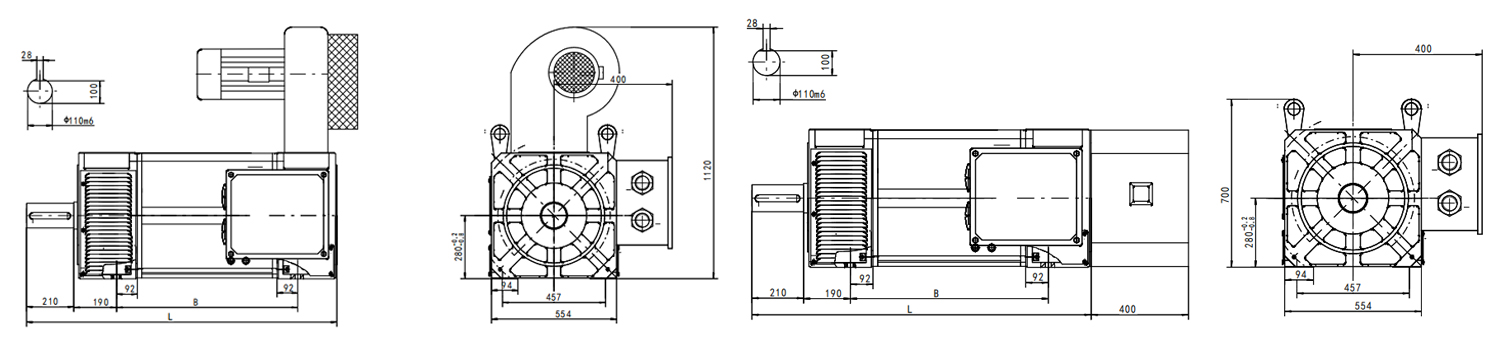

TJF280

型號	B	L	重量kg
TJF-280K	624	1220	1260
TJF-280S	684	1280	1360
TJF-280M	734	1330	1460
TJF-280L	804	1400	1560
TJF-280P	864	1460	1660
TJF-280X	934	1530	1780
TJF-280Y	1024	1620	1930

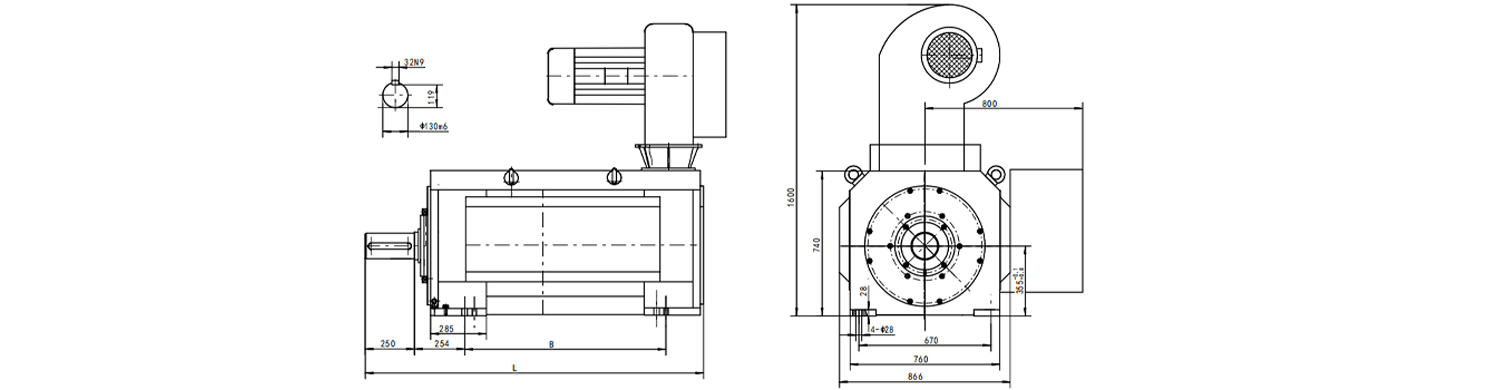

TJF355

型號	B	L	重量kg
TJF-355S	800	1520	2870
TJF-355M	900	1620	3020
TJF-355L	1000	1720	3170
TJF-355P	1100	1820	3320
TJF-355X	1200	1920	3470
